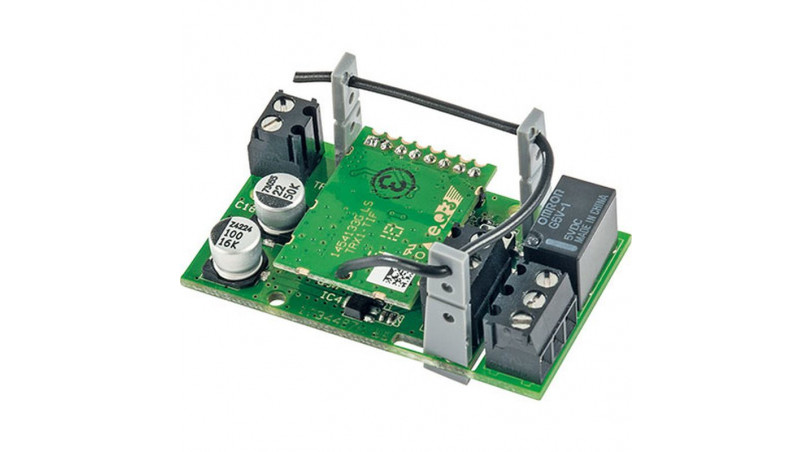

Schaltplatine (HmIP), 1 fach, Bausatz

HmIP-PCBS
V1.0

Der kompakte Schaltaktor für das Homematic IP-System vereinfacht Eigenbauprojekte im Kleinspannungsbereich, er stellt dabei entweder einen Open-Collector-Schaltausgang oder einen potentialfreien Relais-Umschaltkontakt bereit. Die kleine Schaltplatine lässt sich mit anderen Homematic IP Sendern steuern und schaltet dabei Ströme bis zu 0,5 A am Open-Collector-Ausgang und bis zu 1 A am potentialfreien Wechslerkontakt des Kleinspannungsrelais.

Reicht hingegen die Schaltleistung des Miniaturrelais nicht für die vorgesehene Aufgabe aus, kann der Aktor auch sehr einfach mit dem Relais-Schaltmodul RSM1 verbunden werden. Die Klemmen wurden deshalb so positioniert und belegt, dass beide Schaltungen direkt aneinanderpassen. Wie alle anderen Homematic IP Geräte lässt sich auch der Aktor über die Zentrale des Homematic Systems ansteuern, u. a. mit dem Vorteil, dass hier eine sehr hohe Funk-Reichweite erzielbar ist.

Eigenschaften:

  • Kompakte Schaltplatine für die Einbindung in das Homematic IP System
  • Open-Collector-Schaltausgang bis 0,5 A
  • Relais-Schaltausgang, bis zu 1 A, potentialfreier Wechslerkontakt
  • Passend zur Relaisplatine RSM1
  • In das Homematic System einbindbar

Lieferumfang:

  • Homematic IP-Schaltplatine, Komplettbausatz

https://youtu.be/n7hym5B3NyA

Technische Daten
Gewicht: 13 g
Relaistyp: Typ
Funkfrequenz: 868,3 MHz/869,525 MHz
Schutzklasse: III
Funkreichweite: Bis zu 350 m (Freifeld)
HM-Bezeichnung: HmIP-PCBS
Leitungslängen: 50 cm max.
Verschmutzungsgrad: 2
µ-Kontakt Lastart: ohmsche Last
Empfängerkategorie: SRD-Category 2
Versorgungsspannung: 5 - 25 VDC
Maximaler Schaltstrom: 0,5 A
Abmessungen (B x H x T): 48 x 21 x 28 mm (mit Relais)
Maximale Schaltspannung: 30 V
Transistor-Schaltausgang: Typ
Umgebungstemperaturbereich: -10 °C bis +55 °C
Leitungsart und -querschnitt: Starre und flexible Leitung, 0,75 - 1 mm²
Stromaufnahme ohne/mit Relais: 50 mA max./70 mA max.
Alle Angaben ohne Gewähr!
