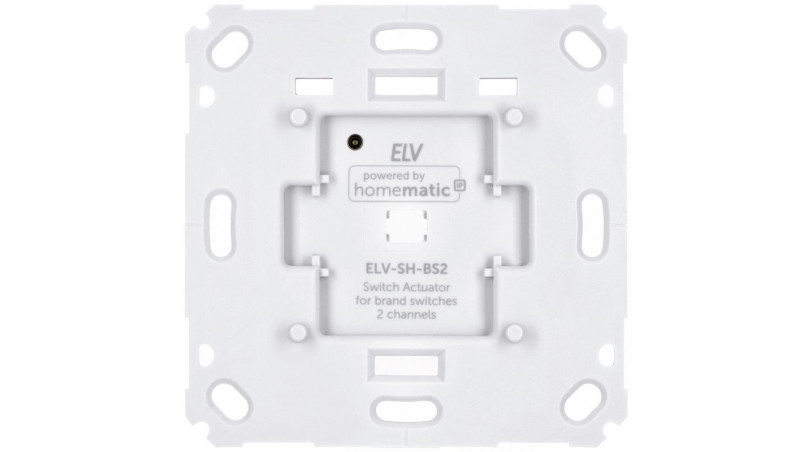

Der 2-fach-Schaltaktor für Markenschalter eignet sich für die Montage in einer Unterputzdose für Schalter verschiedener Marken.
Der netzversorgte ELV-SH-BS2 schaltet bis zu zwei angeschlossene Verbraucher (z. B. Leuchten) über zwei unabhängige Kanäle ein und aus.
Der Schaltaktor ermöglicht eine komfortable Steuerung der angeschlossenen Verbraucher über die Tasterwippe des Schalters. Dabei steuert die obere Wippenhälfte des Tasters den Kanal 1 und die untere Wippenhälfte den Kanal 2 (jeweils im Toggle-Betrieb). So kann man z. B. zwei Deckenleuchten in einem Raum unabhängig voneinander schalten.
Alternativ ist auch eine komfortable Bedienung per Funk-Fernbedienung über die CCU3 Zentrale oder die Homematic IP App möglich. Ebenso ist durch Integration in diese Systeme eine Einbindung in diese möglich, um z. B. weitere Schaltvorgänge im Smart Home System auszulösen.
Über passende Wippenadapter und ist die nahtlose Integration in zahlreiche Installationsserien möglich. Dabei sind die Montagerahmen und Tasterwippen dieser Installationsserie einsetzbar.
Durch die kompakte Bauform ist das Gerät in Standard-Unterputzdosen integrierbar.
Eigenschaften:
- 2-fach-Schaltaktor für Markenschalter für Unterputz-Montage
- Zwei unabhängige Schaltkanäle für Toggle-Betrieb, Gesamtlast max. 1380 W
- Durch zahlreiche verfügbare Adapter an verschiedene Installationsserien anpassbar, deren Tasterwippen und Montagerahmen sind für nahtlose Integration einsetzbar
- Integration in die CCU3- oder die Homematic IP App -Umgebung möglich, kann sowohl Schaltbefehle empfangen als auch versenden
Lieferumfang:
- 1x ELV Smart Home Schaltaktor für Markenschalter, ARR-Bausatz, 2-fach, powered by Homematic IP
- 1x Bedienungsanleitung
Für den Betrieb ist das Vorhandensein eines Neutralleiters neben der Phase erforderlich.
ARR heißt "almost ready to run", übertragen "Fast-fertig-Bausatz". Hier sind nur noch wenige bis keine elektronischen Bauteile zu bestücken, meist handelt es sich dabei nur noch um Anschluss- oder Bedienelemente. Die Hauptarbeit liegt hier bei der Montage und Inbetriebnahme des Geräts. Die Platinen sind maschinell bestückt und geprüft.
Deshalb sind hier auch keine speziellen Elektronikkenntnisse erforderlich, die Aufbauzeit ist sehr kurz. Trotz des hohen Vorfertigungsgrads ist der Bausatz dennoch günstiger als ein Fertiggerät.
| Breite: | 71 mm |
| Höhe: | 71 mm |
| Tiefe: | 37 mm |
| Gewicht: | 59 g |
| Funkfrequenz: | 868,0 - 868,6; 869,4 - 869,65 MHz |
| Funkreichweite: | 150 m |
| Lastart: | Ohmsche Last |
| Leitungsart: | starr und flexibel |
| Leitungsquerschnitt: | 0,75 - 1,50 mm² |
| Max. Leistungsaufnahme Stand-by: | 0,2 W |
| Max. Schaltleistung: | 1380 W |
| Max. Stromaufnahme: | 6000 mA |
| Relaisart: | 2x Schließer, 1-polig, monostabil |
| Schutzart: | IP20 |
| Temperatureinsatzbereich: | 5 bis 35 °C |
| Versorgungsspannung: | 230 V AC |
