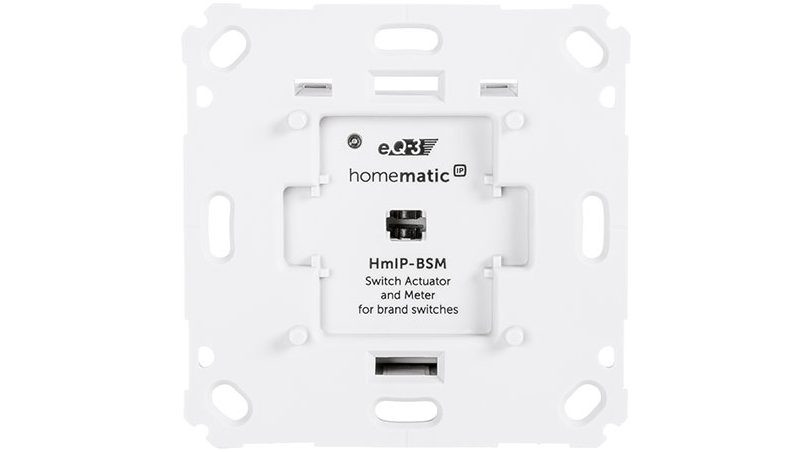

Schalt-Mess-Aktor (HmIP), 1 fach, Markenschalter, Unterputz, Bausatz

Bausatz Lieferbar
HmIP-BSM
V1.12.6

Der Unterputz-Schalt-Mess-Aktor ermöglicht das bequeme Schalten von angeschlossenen Verbrauchern per Ortsbedienung oder Funk und gleichzeitig die Erfassung, Auswertung und Systemverknüpfung von Energieverbrauchsdaten des angeschlossenen Verbrauchers.

Mit dem Aktor können ohmsche Lasten mit einer Maximalleistung von 1150 W sowohl ganz klassisch per Wandtaster als auch per kostenloser Homematic IP App bzw. via Homematic CCU2 geschaltet und zusätzlich der jeweilige Verbrauch ermittelt werden. Dabei sind Netzspannung, Strom- und Leistungsaufnahme der angeschlossenen Last sowie die Netzfrequenz auswertbar.

Dank der kompakten Bauform passt der Schalt-Mess-Aktor bequem in Standard-Unterputzdosen. Bereits bestehende Schalter können so mit wenigen Handgriffen ersetzt werden, wenn neben der Phase auch ein Neutralleiter in der Unterputzdose vorhanden ist.

Durch die integrierte Messfunktion ist eine zuverlässige Erkennung von eingeschalteten Verbrauchern möglich, wodurch der Schalt-Mess-Aktor in bestehenden Kreuz- und Wechselschaltungen eingesetzt werden kann.

Zusätzlich lässt sich ein in einer Zentrale bzw. der HmIP App konfigurierbares Wochenschaltprogramm ausfallsicher im Aktor speichern, das u. a. auch abgearbeitet wird, wenn z. B. durch eine Funksteuerung keine Verbindung zur Zentrale/zum Access Point besteht.

Durch eine entsprechende Verknüpfung in der Homematic CCU2 können die Bedientasten des Aktors auch zur Aussendung von Schaltbefehlen genutzt werden, sodass der Aktor auch als Sender dienen kann, der weitere Aktoren über die CCU2 ansteuert.

Aufgrund zahlreicher verfügbarer Adapterplatten und des 55-mm-Rasters kann der Aktor auch in viele gängige Schalterdesigns integriert werden.

Eigenschaften:

  • Schaltleistung 5 A/1150 W, Relais-Wechslerkontakt
  • Manuelles Schalten direkt am Gerät möglich
  • Sehr geringer Eigenverbrauch, nur 0,2 W
  • Messung von Spannung, Strom, Leistung und Netzfrequenz
  • Über die Bedientasten sind via CCU2 weitere Aktoren per Funk ansteuerbar
  • Interne, ausfallsichere Speicherung eines Wochen-Schaltprogramms, von der Zentrale unabhängig arbeitend
  • Kompakte Bauform zum Einbau in Standard-Unterputzdosen gem. DIN 49073-1
  • Einsatz in Aus-, Kreuz- und Wechselschaltungen möglich
  • 55-mm-Unterputzgerät: Integration auch in bestehende Schalterserien durch Nutzung vorhandener Rahmen und Wippen
  • Mit entsprechendem Adapter in die gängigsten Designs führender Schalter-Hersteller integrierbar: Busch-Jaeger, Gira, Merten, Berker, Jung, düwi, Kopp
  • Für die Installation muss ein Neutralleiter vorhanden sein
  • In Sprachsteuerungen wie Amazon Alexa oder Google Assistant einbindbar

Informationen zum ARR-Bausatz:

ARR heißt "almost ready to run", übertragen "Fast-fertig-Bausatz". Hier sind nur noch wenige bis keine elektronischen Bauteile zu bestücken, meist handelt es sich dabei nur noch um Anschluss- oder Bedienelemente. Die Hauptarbeit liegt hier bei der Montage und Inbetriebnahme des Geräts. Die Platinen sind maschinell bestückt und geprüft.

Deshalb sind hier auch keine speziellen Elektronikkenntnisse erforderlich, die Aufbauzeit ist sehr kurz. Trotz des hohen Vorfertigungsgrads ist der Bausatz dennoch günstiger als ein Fertiggerät.

https://youtu.be/DsqyGi9RQSg

Technische Daten
Gewicht: 43 g
Lastart: Ohmsche Last
Relaistyp: Wechsler
Funkfrequenz: 868,3 MHz/869,525 MHz
IP-Schutzart: IP20
Installation: Nur in Schalterdosen (Gerätedosen) gemäß DIN 49073-1
Stromaufnahme: 5 A max.
Funkreichweite: Bis 240 m (Freifeld)
HM-Bezeichnung: HmIP-BSM
Schaltleistung max.: 1150 W
Versorgungsspannung: 230 V/50 Hz
Abmessungen (B x H x T): 71 x 71 x 37 mm
Umgebungstemperaturbereich: 5 bis 35 °C
Leistungsaufnahme (Leerlauf): 0,2 W
Leitungsart und -querschnitt: Starre und flexible Leitung, 0,75–1,5 mm²
Alle Angaben ohne Gewähr!
