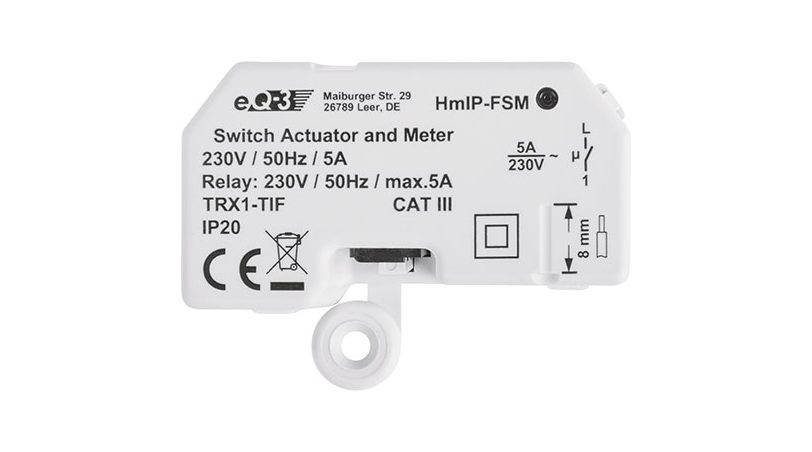

Schalt-Mess-Aktor 5A (HmIP), 1 fach, Unterputz, Bausatz

Bausatz Lieferbar
HmIP-FSM
V1.6.2

Die Unterputz-Schalt-Mess-Aktor ermöglicht das bequeme Schalten von angeschlossenen Verbrauchern per Funk und gleichzeitig die Erfassung, Auswertung und Systemverknüpfung von Energieverbrauchsdaten des angeschlossenen Verbrauchers.

Mit dem Aktor können ohmsche Lasten mit einer Maximalleistung von 1150 W per kostenloser Homematic IP App bzw. via Homematic CCU2 geschaltet und zusätzlich der jeweilige Verbrauch ermittelt werden. Dabei sind Netzspannung, Strom- und Leistungsaufnahme der angeschlossenen Last sowie die Netzfrequenz auswertbar.

Dank der kompakten Bauform passt der Schalt-Mess-Aktor bequem in Standard-Unterputz-/Aufputzdosen. Ist der Schalt-Mess-Aktor in einer wasserdichten Aufputzdose, z. B. Abox 025 oder Abox 040, untergebracht, kann er auch im Außenbereich eingesetzt werden.

Durch die integrierte Messfunktion ist eine zuverlässige Erkennung von eingeschalteten Verbrauchern möglich, sodass auch ein Stand-by-Verbrauch der angeschlossenen Last erfass- und auswertbar ist.

Zusätzlich lässt sich ein in einer Zentrale bzw. der HmIP App konfigurierbares Wochenschaltprogramm ausfallsicher im Aktor speichern, das u. a. auch abgearbeitet wird, wenn z. B. durch eine Funksteuerung keine Verbindung zur Zentrale/zum Access Point besteht.

Eigenschaften:

  • Schaltleistung 5 A/1150 W, Relais-Schließerkontakt
  • Sehr geringer Eigenverbrauch, nur 0,2 W
  • Messung von Spannung, Strom, Leistung und Netzfrequenz, bei Anbindung an eine Homematic Zentrale (CCU2) zusätzlich vielseitige Auswertung, z. B. durch Diagramme, und Festlegung von Reaktionen auf das Erreichen von konfigurierbaren Schwellwerten möglich
  • Interne, ausfallsichere Speicherung eines Wochen-Schaltprogramms, von der Zentrale unabhängig arbeitend
  • Kompakte Bauform zum Einbau in Standard-Unterputzdosen gem. DIN 49073-1 oder Verbindungsdosen gem. DIN 60670-1
  • Für die Installation muss ein Neutralleiter vorhanden sein
  • In Sprachsteuerungen wie Amazon Alexa oder Google Assistant einbindbar

Informationen zum ARR-Bausatz:

ARR heißt "almost ready to run", übertragen "Fast-fertig-Bausatz". Hier sind nur noch wenige bis keine elektronischen Bauteile zu bestücken, meist handelt es sich dabei nur noch um Anschluss- oder Bedienelemente. Die Hauptarbeit liegt hier bei der Montage und Inbetriebnahme des Geräts. Die Platinen sind maschinell bestückt und geprüft.

Deshalb sind hier auch keine speziellen Elektronikkenntnisse erforderlich, die Aufbauzeit ist sehr kurz. Trotz des hohen Vorfertigungsgrads ist der Bausatz dennoch günstiger als ein Fertiggerät.

Technische Daten
Relais: Schließer, 1-polig, μ-Kontakt
Gewicht: 45 g
Lastart: Ohmsche Last, cosφ ≥ 0,95
Duty Cycle: < 1 % pro h/< 10 % pro h
Leitungsart: Starre und flexible Leitungen
Funkfrequenz: 868,3 MHz/869,525 MHz
IP-Schutzart: IP20
Installation: Schalterdosen (Gerätedosen) gemäß DIN 49073-1 oder Verbindungsdosen (Aufputzdosen) gemäß DIN 60670-1
Messkategorie: CAT III
Stromaufnahme: 5 A max.
Funkreichweite: 130 m (Freifeld)
Empfängerkategorie: SRD category 2
Leitungsquerschnitt: 0,75–1,5 mm²
Schaltleistung max.: 1150 W
Versorgungsspannung: 230 V/50 Hz
Abmessungen (B x H x T): 54 x 33 x 41 mm
Geräte-Kurzbezeichnung: HmIP-FSM
Umgebungstemperaturbereich: -10 °C bis +55 °C
Leistungsaufnahme (Ruhebetrieb): 0,2 W
Alle Angaben ohne Gewähr!
