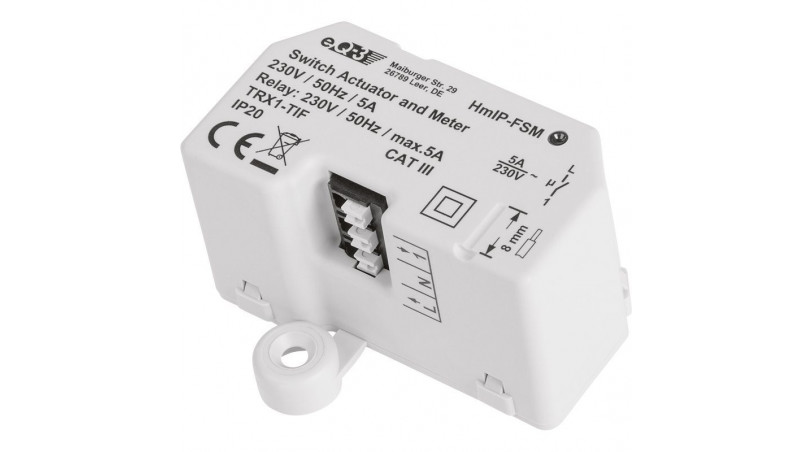

Schalt-Mess-Aktor 5A (HmIP), 1 fach, Unterputz

HmIP-FSM
V1.6.2

Die Unterputz-Schalt-Mess-Aktor ermöglicht das bequeme Schalten von angeschlossenen Verbrauchern per Funk und gleichzeitig die Erfassung, Auswertung und Systemverknüpfung von Energieverbrauchsdaten des angeschlossenen Verbrauchers.

Mit dem Aktor können ohmsche Lasten mit einer Maximalleistung von 1150 W per kostenloser Homematic IP App bzw. via Homematic CCU2 geschaltet und zusätzlich der jeweilige Verbrauch ermittelt werden. Dabei sind Netzspannung, Strom- und Leistungsaufnahme der angeschlossenen Last sowie die Netzfrequenz auswertbar.

Dank der kompakten Bauform passt der Schalt-Mess-Aktor bequem in Standard-Unterputz-/Aufputzdosen. Ist der Schalt-Mess-Aktor in einer wasserdichten Aufputzdose, z. B. Abox 025 oder Abox 040, untergebracht, kann er auch im Außenbereich eingesetzt werden.

Durch die integrierte Messfunktion ist eine zuverlässige Erkennung von eingeschalteten Verbrauchern möglich, sodass auch ein Stand-by-Verbrauch der angeschlossenen Last erfass- und auswertbar ist.

Zusätzlich lässt sich ein in einer Zentrale bzw. der HmIP App konfigurierbares Wochenschaltprogramm ausfallsicher im Aktor speichern, das u. a. auch abgearbeitet wird, wenn z. B. durch eine Funksteuerung keine Verbindung zur Zentrale/zum Access Point besteht.

Eigenschaften:

  • Schaltleistung 5 A/1150 W, Relais-Schließerkontakt
  • Sehr geringer Eigenverbrauch, nur 0,2 W
  • Messung von Spannung, Strom, Leistung und Netzfrequenz, bei Anbindung an eine Homematic Zentrale (CCU2) zusätzlich vielseitige Auswertung, z. B. durch Diagramme, und Festlegung von Reaktionen auf das Erreichen von konfigurierbaren Schwellwerten möglich
  • Interne, ausfallsichere Speicherung eines Wochen-Schaltprogramms, von der Zentrale unabhängig arbeitend
  • Kompakte Bauform zum Einbau in Standard-Unterputzdosen gem. DIN 49073-1 oder Verbindungsdosen gem. DIN 60670-1
  • Für die Installation muss ein Neutralleiter vorhanden sein
  • In Sprachsteuerungen wie Amazon Alexa oder Google Assistant einbindbar
Technische Daten
Gewicht: 45 g
Lastart: Ohmsche Last, cosf = 0,95
Relaistyp: Schließerkontakt
Auflösung: 0,01 W
Genauigkeit: 1 % ± 0,03 W
Funkfrequenz: 868,3 MHz/869,525 MHz
IP-Schutzart: IP20
Installation: Nur in Schalterdosen (Gerätedosen) gemäß DIN 49073-1 oder ELS-Spelsberg-Verbindungsdosen (Aufputzdosen) gemäß DIN 60670-1 (z. B. Abox 25 und Abox 40)
Stromaufnahme: 5 A max.
Funkreichweite: Bis 130 m (Freifeld)
HM-Bezeichnung: HmIP-FSM
Schaltleistung max.: 1150 W
Versorgungsspannung: 230 V/50 Hz
Abmessungen (B x H x T): 54 x 33 x 41 mm
Messgenauigkeit Leistung: Messbereich
Umgebungstemperaturbereich: -10 bis +55 °C
Leistungsaufnahme (Leerlauf): 0,2 W
Leitungsart und -querschnitt: Starre und flexible Leitung, 0,75 - 1,5 mm²
Alle Angaben ohne Gewähr!
