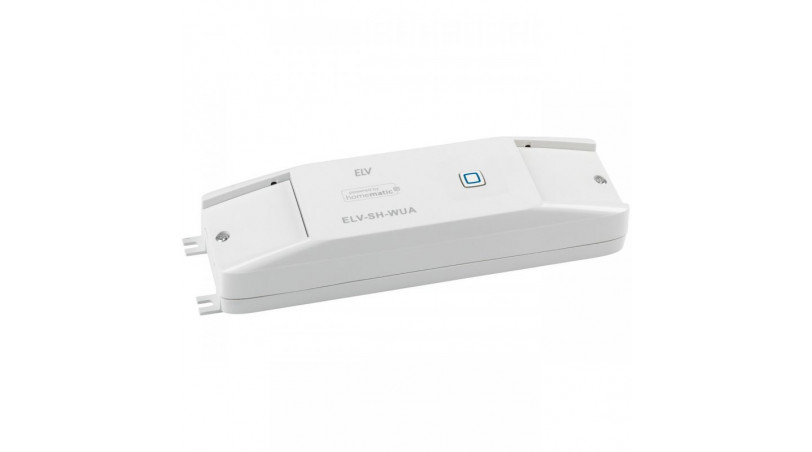

Der ELV-SH-WUA ordnet sich in die ELV Smart Home-Serie (powered by Homematic IP) ein und ermöglicht das Dimmen und Schalten von Lasten/Geräten, die über eine 0-10/1-10-V-Schnittstelle verfügen.
Mit dem ELV-SH-WUA lassen sich so mit Hilfe des Universalaktors analoge Dimmer oder z. B. Geräte der Haus-, Steuerungs, und Heizungs-/Klimatechnik über das Homematic IP System steuern. Über einen zusätzlichen Schaltausgang lassen sich zusätzlich 230-V-Lasten schalten.
Das robuste und kompakte Gehäuse erlaubt die einfache und optisch unauffällige Montage z. B. in einer Zwischendecke.
Die Steuerung erfolgt von der Smart Home Zentrale CCU bzw. RaspberryMatic oder ähnlichen kompatiblen Zentralen-Plattformen. Dabei sind individuelle Ansteuerungen, Verknüpfungen, Schaltzeiten und Wochenprogramme möglich. Für komplexe Verknüpfungen bestehen zusätzliche Möglichkeiten, über CCU-Programme Sensoren, Schaltzeiten, Einschalthelligkeiten, Helligkeitsverläufe, (Funk-) Bedientaster, Fernbedienungen etc. einzubinden.
Eigenschaften:
- Zur Ansteuerung von Geräten mit 0-10/1-10-V-Steuereingängen
- Zusätzlich ansteuerbarer 230-V-Schaltausgang, max. 8 A
- 0-10-V-Ausgang: 10 mA max.; 1-10-V-Ausgang: 100 mA max.
- Steuerung durch die Smart Home Zentrale CCU3 bzw. RaspberryMatic oder ähnlichen kompatiblen Zentralen-Plattformen
- Kompaktes Gehäuse, nur 31 mm hoch
Lieferumfang:
- 1x ELV Smart Home Bausatz Universalaktor 0-10 V, ELV-SH-WUA powered by Homematic IP
- 1x Bau- und Bedienungsanleitung
Der Artikel ist ausschließlich für den Betrieb an lokalen Lösungen wie z.B. der Smart Home Zentrale CCU3 vorgesehen. Eine Implementierung in der Homematic IP Cloud (App) und Homematic Zentrale CCU2 ist nicht geplant.
| Funkfrequenz: | 868,0 - 868,6/869,4 - 869,65 MHz |
| Funkreichweite: | 240 m |
| Leitungsart: | starr und flexibel |
| Leitungsquerschnitt: | 0,25 - 2,5 mm² |
| Max. Ausgangsstrom: | 0,1 A |
| Max. Leistungsaufnahme Stand-by: | 0,2 W |
| Max. Schaltspannung: | 230 V |
| Max. Schaltstrom: | 8 A |
| Relaisart: | Schließer, 1-polig, µ-Kontakt |
| Schutzart: | IP20 |
| Temperatureinsatzbereich: | 5 bis 35 °C |
| Versorgungsspannung: | 230 V AC |
| Duty-Cycle: | <1 % pro h |
| Empfängerkategorie: | SRD Category 2 |
| Funk-Sendeleistung: | 10 dBm |
| Schutzklasse: | II |
| Verschmutzungsgrad: | 2 |
| Breite: | 51 mm |
| Höhe: | 31 mm |
| Tiefe: | 187 mm |
| Gewicht: | 145 g |
