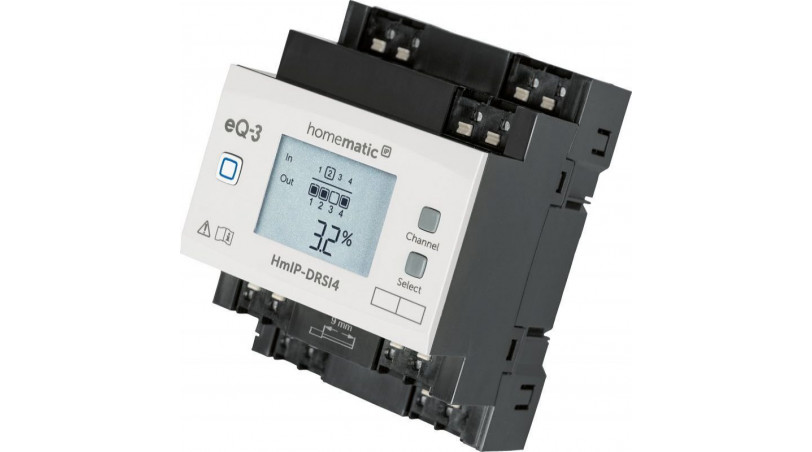

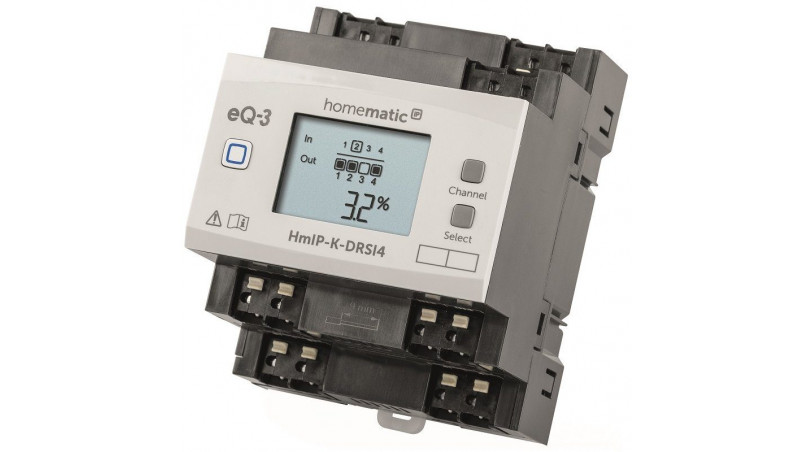

Der HmIP-DRSI4 ist für die DIN-Hutschienenmontage in der Haus- oder Unterverteilung vorgesehen. Er kann auf vier Kanälen eine Gesamtlast bis 64 A ansteuern. Zusätzlich bietet er vier universell nutzbare Schalteingänge.
Der Funk-Schaltaktor ist zentral und universell für die Ansteuerung von verschiedenen Lasten mit bis zu 16 A (Ohmsche Last) je Kanal einsetzbar und bietet darüber hinaus vier Schalteingänge, die als Taster-, Schalter oder Sensorinterface einsetzbar und mit anderen HmIP- und HmIP Wired-Geräten verknüpfbar sind. Die Eingänge sind auch für 230-V-Taster nutzbar, so dass der Aktor auch als Ersatz für einen Stromstoßschalter eingesetzt werden kann.
Der Schaltaktor verfügt über ein Display, das den Zustand der Ein- und Ausgänge sowie weitere Informationen übersichtlich darstellt.
Eigenschaften:
- 4-Kanal-Schaltaktor, für bis zu 16 A Last je Kanal bzw. Gesamtlast von bis zu 64 A
- Geringer Standby-Stromverbrauch (nur 280 mW Leistungsaufnahme)
- Robustes Gehäuse für die normgerechte DIN-Rail-/Hutschienenmontage auf Tragschiene TS35 gemäß EN 60715, Montagebreite 4 TE
- Schraublose Klemmen für einfache Verdrahtung
-
LC-Display:
- Zeigt den Zustand der Eingänge und Ausgänge
- Anzeige des DutyCycle des Aktors - vor allem in Konfigurationsphasen wichtig
- Anzeige der Temperatur im Geräteinnern
- Kommunikationsanzeige (Empfang und Senden von Funktelegrammen): wirksames Kontrollinstrument bei Konfiguration und Störungen
- Zusätzliche 230-V-Eingänge, dadurch Ersatz von Stromstoßschaltern möglich
-
Vier vollwertige Eingangskanäle:
- Konfigurierbar als Taster-, Schalter- oder Sensorinterface (230 V Potentiale)
- Mit anderen HmIP- oder Homematic IP Wired-Geräten (via Homematic IP Wired Access Point/CCU3) verknüpfbar
- Direkte Bedienung am Gerät zum Testen der Installation bzw. Verknüpfungen durch Channel- und Select-Tasten
-
Der Betrieb erfordert die Anbindung an eine der folgenden Lösungen:
- Homematic IP Access Point mit kostenloser Smartphone-App und gebührenfreiem Cloud-Service
- Zentrale CCU2/CCU3 mit lokaler Bedienoberfläche WebUI bzw. Homematic Funkmodule für Raspberry Pi
- Partnerlösungen von Drittanbietern
| Relais: | Schließer, 1-polig, μ-Kontakt, bistabil |
| Gewicht: | 221 g |
| Schutzart: | IP20 |
| Leitungsart: | starre und flexible Leitung, 1.5-2.5 mm² |
| Funkfrequenz: | 868,0-868,6 MHz869,4-869,65 MHz |
| Installation: | auf Tragschiene (Hutschiene, DIN-Rail) gemäß EN 60715 |
| Schaltspannung: | 230 V~ |
| Leistungsaufnahme: | 280 mW typ. (Displaybeleuchtung aus) |
| Temperaturbereich: | -5 bis +40 °C |
| Funkreichweite190 m: | Typ. Funk-Freifeldreichweite190 m |
| Versorgungsspannung: | 230 V~/50 Hz |
| Abmessungen (B x H x T): | 72 x 90 x 69 mm (4 TE) |
| Strombelastbarkeit (Gerät): | ∑ 64 A |
