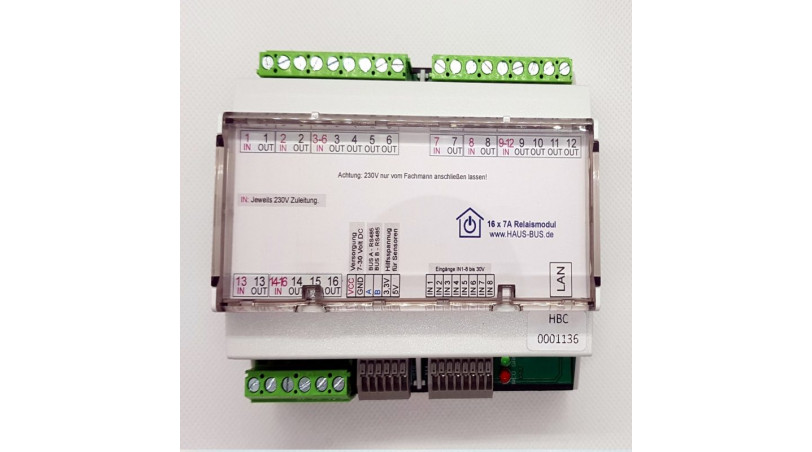

Das 16 x 7A Relaismodul von Haus-Bus.de wird direkt am Homematic Wired Bus betrieben. In einem kompakten Hutschinengehäuse sind gleich 16 Relais mit einer maximalen Leistung von je 7A untergebracht. 5 Relais können potentialfrei mit jeweils eigener Zuleitung abgesichert werden.
Zusätzlich gibt es zwei 4er und eine 3er Relaisgruppe mit jeweils gemeinsamer Zuleitung. Zusätzlich bietet das Modul 8 frei verwendbare Digitaleingänge bis 30V (activeHigh).
Um das Relaismodul mit einer Homematic CCU verwenden zu können, muss einmalig das Haus-Bus Addon installiert werden. Das funktioniert sehr einfach und ist anschließend auch Teil des normalen Backups, so dass keine Programme bei einer Neuinstallation verloren gehen können. Ist das Addon bereits wegen der Haus-Bus Taster vorhanden, muss es nicht erneut installiert werden, aber eine Aktualisierung auf die neuste Version ist zu empfehlen.
Technische Daten:
Neue Version ab Jahr 2020
- 16 Relais a 7A (Schaltspannung: 277 VAC / 30 VDC)
- 5 potentialfrei Schließerkontakte. Zwei 4er und eine 3er Gruppe mit je einer gemeinsamen Zuleitung
- 8 Digitaleingänge bis 30V (activeHigh)
- Spannungsversorgung 12-30V (Maximalaufnahme 10W)
- RS485 Bus zur Anbindung anderer Haus-Bus Komponenten (bis zu 127 Busteilnehmer)
- Optische Statusanzeige: Status-LEDs (1 x rot, 1 x grün)
- ABS-Hutschienengehäuse 107mm x 90mm x 60mm (B x T x H)
Version vor Jahr 2020
- 16 Relais a 7A (Schaltspannung: 277 VAC / 30 VDC)
- Zuleitung in 2 Gruppen a 8 Relais
- 12 Digitaleingänge activeLow (gegen GND schaltend)
- Spannungsversorgung 12-30V (Mindestleistung 1500mA bei 12V)
- RS485 Bus zur Anbindung anderer Haus-Bus Komponenten (bis zu 127 Busteilnehmer)
- Optische Statusanzeige: Status-LEDs (1 x rot, 1 x grün)
- ABS-Hutschienengehäuse 107mm x 90mm x 60mm (B x T x H)
