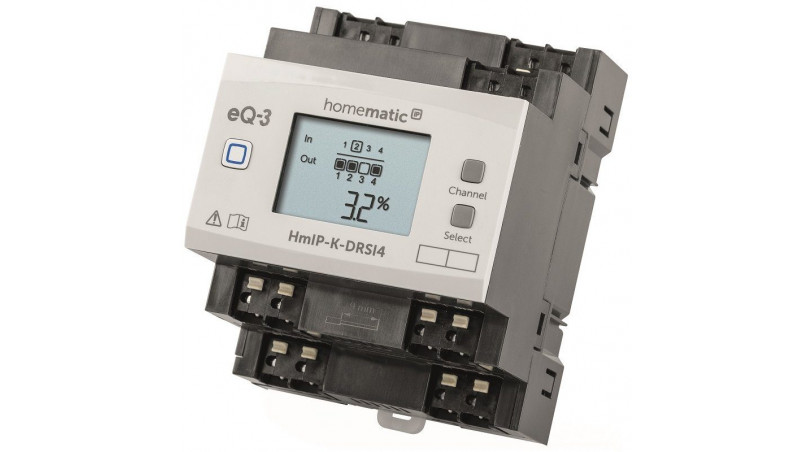

Der HmIP-K-DRSI4 ist für die DIN-Hutschienenmontage in der Haus- oder Unterverteilung vorgesehen. Er kann auf vier Kanälen eine Gesamtlast bis 64 A ansteuern. Zusätzlich bietet er vier universell nutzbare Schalteingänge.
Der Funk-Schaltaktor ist zentral und universell für die Ansteuerung von verschiedenen Lasten mit bis zu 16 A (Ohmsche Last) je Kanal einsetzbar und bietet darüber hinaus vier Schalteingänge, die als Taster-, Schalter oder Sensorinterface einsetzbar und mit anderen HmIP- und HmIP Wired-Geräten verknüpfbar sind. Die Eingänge sind auch für 230-V-Taster nutzbar, so dass der Aktor auch als Ersatz für einen Stromstoßschalter eingesetzt werden kann.
Der Schaltaktor verfügt über ein Display, das den Zustand der Ein- und Ausgänge sowie weitere Informationen übersichtlich darstellt.
Eigenschaften:
- 4-Kanal-Schaltaktor, für bis zu 16 A Last je Kanal bzw. Gesamtlast von bis zu 64 A
- Geringer Standby-Stromverbrauch (nur 280 mW Liestungsaufnahme)
- Robustes Gehäuse für die normgerechte DIN-Rail-/Hutschienenmontage auf Tragschiene TS35 gemäß EN 60715, Montagebreite 4 TE
- Schraublose Klemmen für einfache Verdrahtung
- LC-Display:
- Zeigt den Zustand der Eingänge und Ausgänge
- Anzeige des DutyCycle des Aktors - vor allem in Konfigurationsphasen wichtig
- Anzeige der Temperatur im Geräteinnern
- Kommunikationsanzeige (Empfang und Senden von Funktelegrammen): wirksames Kontrollinstrument bei Konfiguration und Störungen
- Zusätzliche 230-V-Eingänge, dadurch Ersatz von Stromstoßschaltern möglich
- Vier vollwertige Eingangskanäle:
- Konfigurierbar als Taster-, Schalter- oder Sensorinterface (Reedkontakte, etc.)
- Mit anderen HmIP oder Homematic IP Wired Geräten (via Homematic IP Wired Access Point/CCU3) verknüpfbar
- Direkte Bedienung am Gerät zum Testen der Installation bzw. Verknüpfungen durch Channel- und Select-Tasten
Dieses Gerät ist exklusiv für den Betrieb an der Homematic Zentrale CCU2 und der Smart Home Zentrale CCU3 vorgesehen. Eine Integration in die Homematic IP Cloud-Lösung ist für die Zukunft geplant, derzeit ist der Betrieb über den Homematic IP Access Point nicht möglich.
Dieser Artikel ist ein Fertiggerät welches durch PioTek aus einem Bausatz erstellt wird. Du erhälst einen professionell aufgebauten und vor allem geprüften Artikel! Wie bei den eigenen PioTek Artikeln gewährleistet das eine hohe Qualität.
| Ausgänge: | 4 |
| Eingänge: | 4 |
| Relaistyp: | Schließer, 1-polig, bistabil |
| Schutzklasse: | IP20 |
| Stromaufnahme: | 2,5 mA max. A |
| Funkreichweite: | Freifeld 185 m |
| Leistungsaufnahme: | 0,28 W |
| Temperaturbereich: | -5 bis +40 °C |
| Max. Schaltleistung: | 64 A |
| Abmessungen (B x H x T): | 90mm x 92mm x 69mm |
