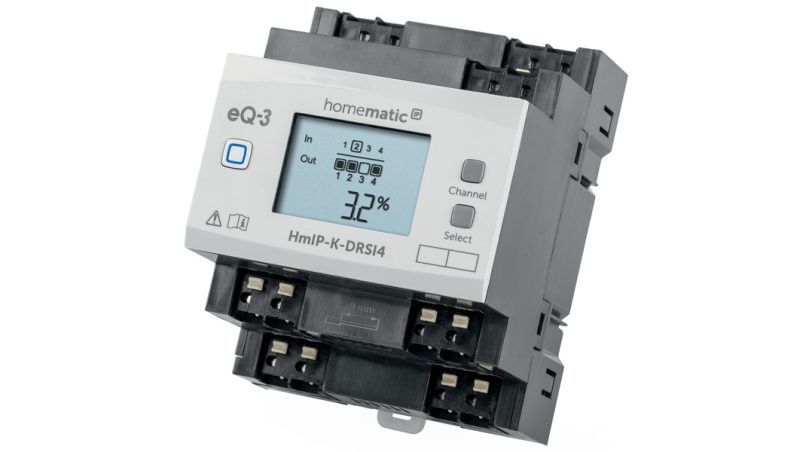

Schaltaktor (HmIP), 4 fach, Hutschiene, Bausatz

HmIP-K-DRSI4
V1.0

Der HmIP-K-DRSI4 ist für die DIN-Hutschienenmontage in der Haus- oder Unterverteilung vorgesehen. Er kann auf vier Kanälen eine Gesamtlast bis 64 A ansteuern. Zusätzlich bietet er vier universell nutzbare Schalteingänge.

Der Funk-Schaltaktor ist zentral und universell für die Ansteuerung von verschiedenen Lasten mit bis zu 16 A (Ohmsche Last) je Kanal einsetzbar und bietet darüber hinaus vier Schalteingänge, die als Taster-, Schalter oder Sensorinterface einsetzbar und mit anderen HmIP- und HmIP Wired-Geräten verknüpfbar sind. Die Eingänge sind auch für 230-V-Taster nutzbar, so dass der Aktor auch als Ersatz für einen Stromstoßschalter eingesetzt werden kann.

Der Schaltaktor verfügt über ein Display, das den Zustand der Ein- und Ausgänge sowie weitere Informationen übersichtlich darstellt.

Eigenschaften:

  • 4-Kanal-Schaltaktor, für bis zu 16 A Last je Kanal bzw. Gesamtlast von bis zu 64 A
  • Geringer Standby-Stromverbrauch (nur 280 mW Liestungsaufnahme)
  • Robustes Gehäuse für die normgerechte DIN-Rail-/Hutschienenmontage auf Tragschiene TS35 gemäß EN 60715, Montagebreite 4 TE
  • Schraublose Klemmen für einfache Verdrahtung
  • LC-Display:
    • Zeigt den Zustand der Eingänge und Ausgänge
    • Anzeige des DutyCycle des Aktors - vor allem in Konfigurationsphasen wichtig
    • Anzeige der Temperatur im Geräteinnern
    • Kommunikationsanzeige (Empfang und Senden von Funktelegrammen): wirksames Kontrollinstrument bei Konfiguration und Störungen
  • Zusätzliche 230-V-Eingänge, dadurch Ersatz von Stromstoßschaltern möglich
  • Vier vollwertige Eingangskanäle:
    • Konfigurierbar als Taster-, Schalter- oder Sensorinterface (Reedkontakte, etc.)
    • Mit anderen HmIP oder Homematic IP Wired Geräten (via Homematic IP Wired Access Point/CCU3) verknüpfbar
  • Direkte Bedienung am Gerät zum Testen der Installation bzw. Verknüpfungen durch Channel- und Select-Tasten

Hinweis:

Dieses Gerät ist exklusiv für den Betrieb an der Homematic Zentrale CCU2 und der Smart Home Zentrale CCU3 vorgesehen. Eine Integration in die Homematic IP Cloud-Lösung ist für die Zukunft geplant, derzeit ist der Betrieb über den Homematic IP Access Point nicht möglich.

Technische Daten
Ausgänge: 4
Eingänge: 4
Relaistyp: Schließer, 1-polig, bistabil
Schutzklasse: IP20
Stromaufnahme: 2,5 mA max. A
Funkreichweite: Freifeld 185 m
Leistungsaufnahme: 0,28 W
Temperaturbereich: -5 bis +40 °C
Max. Schaltleistung: 64 A
Abmessungen (B x H x T): 90mm x 92mm x 69mm
Alle Angaben ohne Gewähr!
