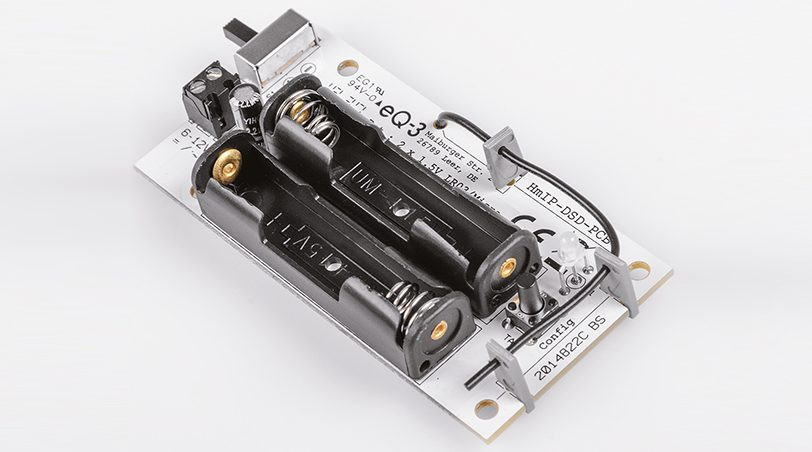

Klingelsignalerkennung (HmIP), Bausatz

HmIP-DSD-PCB
V1.0

Die Klingelsignalerkennung erkennt ein Klingelsignal in einer normalen Klingelanlage und kann es über die Zentrale CCU2/CCU3 beispielsweise an den MP3 Kombisignalgeber (HmIP-MP3P) weiterleiten. So lässt sich die Reichweite der Türklingel mit smarten Geräten verlängern.

Das Gerät ist primär für die Erkennung und Auswertung des Haustürklingelsignals konzipiert, jedoch ebenso universell zur Spannungserkennung (6 bis 12 VAC/DC) einsetzbar. Auch eine Auswertung von potentialfreien Tastern, Schaltern oder Tür-/Fensterkontakten ist möglich. Diese Beschaltung kann gleichzeitig erfolgen, das heißt, es kann parallel zur Spannungserkennung auch der Kanal per Taster angesteuert werden. Über eine Umschaltung ist wahlweise 2- oder 3-Draht-Betrieb realisierbar. Damit kann das Gerät je nach Konfiguration entweder auf das Anliegen der Signalspannung oder auf eine Unterbrechung der Signalspannung reagieren. Die Homematic IP Klingelsignalerkennung wird mit Batterien betrieben und ist dadurch zum einen relativ frei platzierbar, zum anderen muss weder sie noch die vorhandene Klingelanlage an die Türklingel angepasst oder verändert werden, sodass der Einsatz besonders einfach erfolgen kann.

Eigenschaften:

  • Klingelsignalerkennung in Hausklingelanlagen mit Signalweitermeldung im Homematic IP System bzw. über eine Smart Home Zentrale CCU2/CCU3
  • Wahlweise 2- oder 3-Draht-Betrieb mit Reaktion auf Anliegen oder Unterbrechung der Signalspannung
  • Universell einsetzbar zur Spannungserkennung im Smart Home (6 bis 12 VAC/DC), z. B. für die Erkennung ausgefallener Netzgeräte, Akkus, tiefentladene Akkus usw.
  • Einsetzbar zur Auswertung von potentialfreien Tastern, Schaltern, Tür-/Fensterkontakten usw.
  • Spannungserkennung und Tastersteuerung parallel einsetzbar
  • Flexibler Einsatz durch Batterieversorgung
  • Umfangreiche Parametereinstellungen bei Betrieb über eine Smart Home Zentrale CCU2/CCU3 möglich

Lieferumfang:

  • Homematic IP Klingelsignalerkennung HmIP-DSD-PCB, Bausatz
  • Bau- und Bedienungsanleitung

Bitte beachten:

Dieses Gerät ist exklusiv für den Betrieb an der Homematic Zentrale CCU2, der Smart Home Zentrale CCU3 oder den Funkmodulen für Raspberry Pi vorgesehen. Eine Integration in die Homematic IP Cloud-Lösung ist für die Zukunft geplant, derzeit ist der Betrieb über den Homematic IP Access Point nicht möglich.

Technische Daten
Stromaufnahme: 30 mA max.
Funkreichweite: 220 m
Schnittstellen: Funk-Frequenzband: 868,0-868,6 MHz/869,4-869,65 MHz
Temperaturbereich: 5 bis 35 °C
Batterielebensdauer: 12 Monate
Empfängerkategorie: SRD Category 2
Versorgungsspannung: 2x 1,5 V LR03/Micro/AAA
Abmessungen (B x H x T): 40mm x 15mm x 80mm
Für Anschlussleitungen bis: 1 mm²
Alle Angaben ohne Gewähr!
