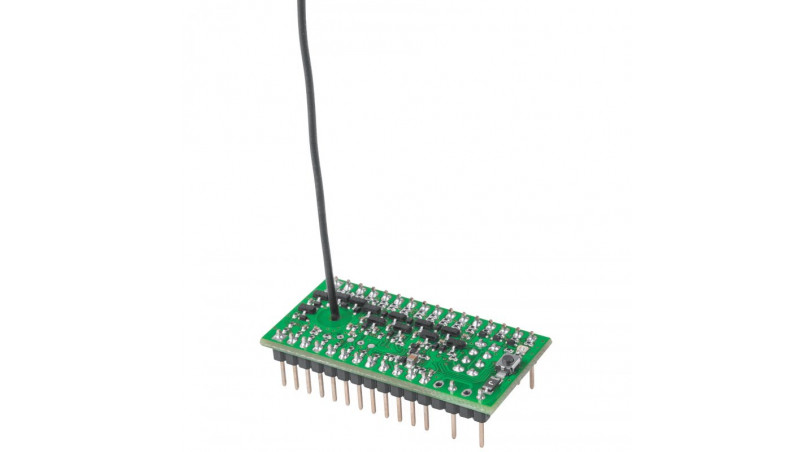

Das Homematic Funk-Sendemodul, 8-Bit, ist in der Lage, neben 2 der üblichen Schaltkanäle auch einen 8-Bit-Dateneingang zu nutzen.
Dabei sind die Schalt- und Dateneingänge flexibel nutzbar: Schalten auf Masse oder durch ein Schaltsignal bis 24 V DC, z. B. durch einen externen Mikrocontroller-Portpin oder Transistor, sind möglich.
Die Eingangsdaten des Kanals 3 stehen im Homematic System mithilfe des bedingten Schaltbefehls mit entsprechendem Entscheidungswert zur Verfügung und können auch direkt an verknüpfte Aktoren (z. B. Dimmer) versendet werden.
Dabei lassen sich die Datenübertragungseigenschaften über eine Homematic Zentrale auf vielfältige Weise programmieren, um nahezu jedem Anspruch gerecht zu werden.
Eigenschaften:
- 3 Übertragungskanäle: 2x Taster, 1x Daten, 8 Bit
- Dateneingang mit 8 Spannungseingängen (2–24 V, high-aktiv) und je 1x Taster- bzw. Spannungseingang für Datenübernahme
- DIL32-kompatible mechanische Ausführung als Steckbaustein
- Spannungsversorgung über 2 Arten möglich: 2–3,3 V (Batterie) bzw. 3,5–12 V
| Duty-Cycle: | < 1 % pro h |
| Funkfrequenz: | 868,3 MHz |
| Stromaufnahme: | 28 mA (Senden) max. |
| Funkreichweite: | 200 m |
| Temperaturbereich: | -10 bis +55 °C |
| Anzahl der Kanäle: | 2x Taster (Kanal 1 und 2) / 1 x Daten (Kanal 3) |
| Ruhestromverbrauch: | 30 pA (2-3,3 Vdc) max. / 60 pA (3,5-12 Vdc) max. |
| Empfängerkategorie: | SRD Category 2 |
| Spannungsversorgung: | 3,5-12 Vdc oder 2-3,3 Vdc |
| Abmessungen (B x H x T): | 42 x 22 x 12 mm |
| Gewicht (inkl. Stiftleisten): | 8 g |
| Länge der Anschlussleitungen: | 50 cm max. |
Alle Angaben ohne Gewähr!
