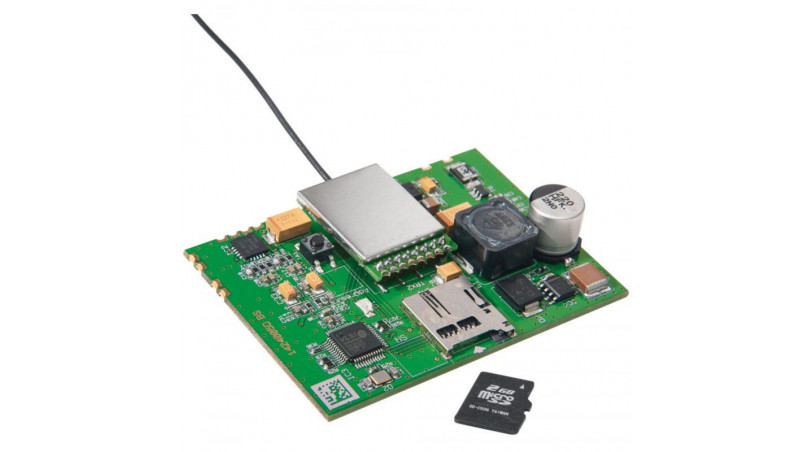

Funk-Gong-Modul (HM), MP3, microSD-Karten-Slot, Bausatz

HM-OU-CM-PCB
V1.0

Das Funk-Gong-Modul ist als im Homematic System vielseitig einsetzbarer Audioaktor konzipiert, der sowohl als eigenständiges Gerät arbeiten als auch in eigene Applikationen einbezogen werden kann.

Er bezieht seine Audiodaten über auf einer SD-Karte abgelegte MP3-Files. Die Steuerung des Audioaktors mit Abspiellisten, Lautstärkeregelung und der Anzahl der Wiederholungen kann über die WebUI per speziellem Zentralenbefehl von einer CCU des Homematic Systems aus erfolgen.

Damit lässt sich das Modul vielseitig einsetzen, ob als Türgong, für die Ausgabe von Warntönen, Hinweisen, Melodien, Erklärtexten, als Einbruchmelder usw.

Eigenschaften:

  • Verknüpfbar mit vielen Sensoren und Sendern des Homematic Systems
  • Als Baugruppe einfach in eigene Applikationen einbindbar
  • Ein Standard-Audiosignal (Gongsignal) bereits ab Werk gespeichert
  • Integrierter Stereoverstärker für Lautsprecheranschluss
  • Als Sound-Dateien sind bis zu 255 beliebig lange MP3-Files auf microSD-Karte nutzbar

Hinweis:

Für die Einrichtung ist eine Homematic CCU1/CCU2 oder ein Konfigurationstool notwendig. Für einen ausreichenden Schutz vor elektrostatischen Entladungen und Beschädigungen der Schaltung durch versehentliches Berühren ist der Einbau in ein geeignetes, nichtmetallisches Gehäuse erforderlich.

Technische Daten
Gewicht: 20 g
Lagerung: -40 bis +85 °C
Duty-Cycle: < 1 % pro h
Funkfrequenz: 868,3 MHz
Stromaufnahme: 0,8 A max.
Empfängerklasse: SRD Class 2
Temperaturbereich: -10 bis +55 °C
Versorgungsspannung: 8-24 Vdc
Gerätekurzbezeichnung: HM-OU-CM-PCB
Abmessungen (B x Fl x T): 66 x 46 x 15 mm
Ausgangsleistung pro Kanal: max. 0,55 W (Sinus 1 kHz, 8 Q)
Länge der Außenleitungen: max. 3 m
Typ. Funk-Freifeldreichweife: > 100 m
Querschnitt der Anschlussleitungen: max. 0,75 mm2
Alle Angaben ohne Gewähr!
