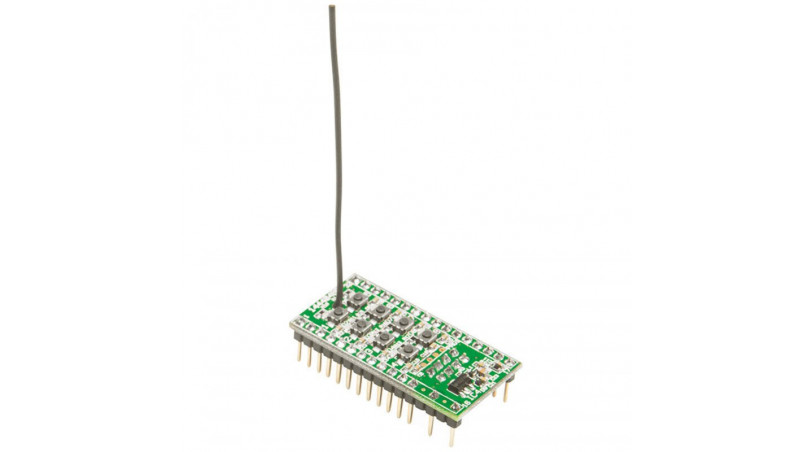

Sie wollen eine eigene Applikation, Ihren Arduino oder Raspberry Pi oder Aktoren ganz einfach und vor allem sicher per Funk steuern? Das 8-Kanal-Empfangsmodul eröffnet genau diese Möglichkeit!
Das Empfangsmodul ordnet sich zunächst als normaler 8-Kanal-Empfänger mit Open-Collector-Schaltausgängen in das Homematic System ein, kann also mit allen Sendern, Sensoren und den Zentralen des Systems kommunizieren – direkt oder per Zentrale verknüpft. Auf der Ausgangsseite sind beliebige eigene Applikationen anschließbar, sodass man sich völlig individuelle Fernsteuerungsmöglichkeiten schaffen kann.
Der große Vorteil gegenüber vielen anderen Systemen ist das sichere, bidrektionale Homematic Funkprotokoll, das eine sehr sichere, quittierte Übertragung auch über größere Entfernungen ermöglicht.
Eigenschaften:
- 8 Schaltkanäle, Open-Collector-Ausgänge: 20 V/100 mA
- Sehr geringe Ruhestromaufnahme: nur 100 µA (Wake on Radio)
- Funk-Reichweite: > 100 m (Freifeld)
- Sofort Plug & Play einsetzbar, keine Kenntnisse zu Funkprotokollen erforderlich
- 8 Kanaltasten für Direktbedienung
- Für Batterie- und Netzteilbetrieb geeignet
- Inkl. passender Buchsenleisten
Lieferumfang:
- 1x 8-Kanal-Empfangsmodul
- Passende Buchsenleisten (16pol.)
| Ausgang: | Open-Collector-Ausgang 20 V/max. 100 mA |
| Gewicht: | 9g |
| Protokoll: | BidCoS® |
| Duty-Cycle: | < 1 %/h |
| Funkfrequenz: | 868,3 MHz |
| Stromaufnahme: | max. 30 mA max. 100 μA (Wake on Radio) |
| Funkreichweite: | > 100 m |
| Lagertemperatur: | -40 bis +85 °C |
| Empfängerklasse: | SRD Class 3 |
| Temperaturbereich: | -10 bis +55 °C |
| Versorgungsspannung: | 3,5–12 VDC oder 2–3,3 VDC |
| Anzahl der Schaltkanäle: | 8 |
| Länge der Anschlussleitungen: | max. 50 cm |
| Abmessungen (B x H x T) (B x T): | 42 x 22 mm |
