Statusanzeige (HM), OLED, Aufputz, Bausatz

HM-Dis-WM55
V1.0

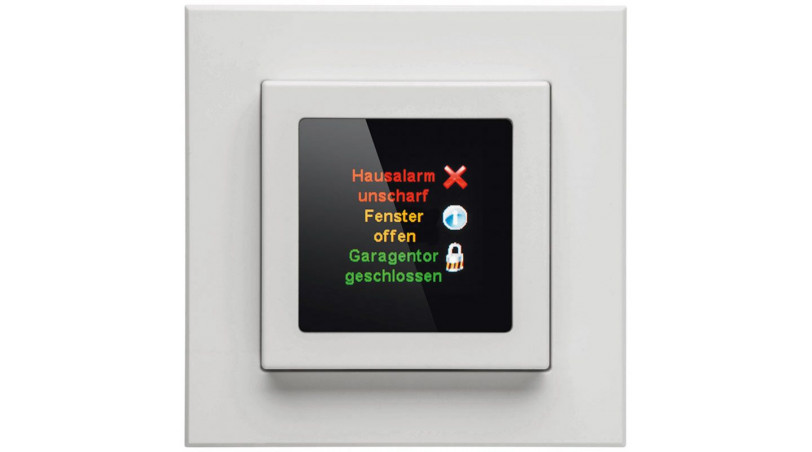

Die Funk-Statusanzeige für das Homematic System ist ein kleines, übersichtliches Anzeigegerät, das durch Batteriebetrieb überall da angebracht werden kann, wo man es benötigt, z. B. im Flur in Haustürnähe.

Die Funk-Statusanzeige kann u. a. die Zustände von Geräten, die über Homematic gesteuert werden, mithilfe von Texten und Icons visualisieren. Über die WebUI-Anbindung an eine Homematic Zentrale ist nicht nur eine freie Zuordnung der Meldungen, Texte und Icons möglich, sondern auch eine Nutzung z. B. als „Leaving Home”-Taster.

Eigenschaften:

  • Farbiges OLED-Display mit 128 x 128 RGB-Bildpunkten
  • Frei programmierbar über Homematic WebUI
  • Dynamische Zuweisung von Anzeigeplätzen, Texten, Zustand von Systemvariablen, Symbolen
  • In den Anzeigerahmen integrierte Taster für Anmeldung, Seitenfortschaltung und Auslösen von Zentralenprogrammen, z. B. Abfrage von Fensterzuständen bei Verlassen des Hauses
  • Nur 19 mm flach, Schraub- oder Klebmontage, ortsunabhängiger Batteriebetrieb
  • Lieferung mit weißem Rahmen, alternativ integrierbar in 55-mm-Installationsrahmen zahlreicher Installationsserien (Berker, ELSO, GIRA, merten, JUNG)

Hinweis:

Keine Anzeige durch aktive Ansteuerung möglich. Anzeige schaltet sich nach Tastendruck für einige Sekunden ein und danach wieder aus. Gerät kann nur in Verbindung mit der Homematic Zentrale CCU2 und der Smart Home Zentrale CCU3 betrieben werden.

Technische Daten
Gewicht: 95 g (mit Batterien)
Protokoll: BidCoS®
Duty-Cycle: < 1 % pro h
Funkfrequenz: 868,3 MHz
Stromaufnahme: 130 mA max.
Anzeigeelement: 3,8-cm-OLED-Display (1,5"),
Funkreichweite: 300 m
Temperaturbereich: 5 bis 35 °C
Batterielebensdauer: ca. 2 Jahre bei 2 Abfragen am Tag
Fmpfängerkategorie: SRD Category 2
Versorgungsspannung: 2x 1,5 V LR03/Micro/AAA
Abmessungen (B x H x T): 55 x 55 x 19 mm (ohne Rahmen), 85 x 85 x 19 mm (mit Rahmen)
128 x 128 RGB-Bildpunkte, 65 k/262 k Farben: 128 x 128 RGB-Bildpunkte, 65 k/262 k Farben
Alle Angaben ohne Gewähr!
