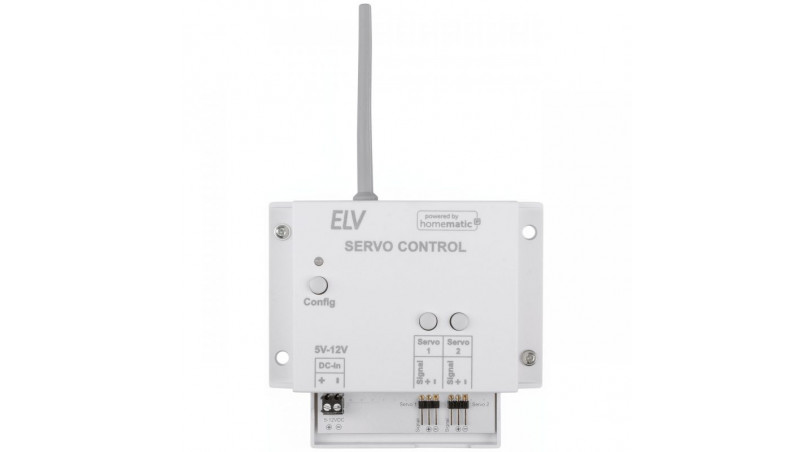

Servosteuerung (HmIP), Aufputz, Bausatz

ELV-SH-WSC
V1.0.8

Ob Futterautomat, Katzenklappe oder Pan-Tilt für Ihre Webcam – mit der in das Homematic IP System (CCU3) einbindbaren Servosteuerung für zwei Servoantriebe erschließen Sie sich ganz neue Einsatzbereiche im Smart Home.

Der Bausatz „Servosteuerung ELV-SH-WSC" gehört zur Bausatz-Reihe „ELV Smart Home powered by Homematic IP". Er ist eine innovative Bausatz-Lösung für Kreative, die eigene Lösungen im Smart Home selbst bauen möchten.

Der Bausatz ermöglicht die Ansteuerung von zwei handelsüblichen Modellbau-Servos über die WebUi der Homematic CCU3 und damit die komplette Einbindung in das Homematic IP-Hausautomationssystem.

Machen Sie damit Alltagsgegenstände smart, so sind z. B. Futterautomaten, Katzenklappen, Pan-Tilt-Vorrichtungen für Webcams, Modellbau-Signale/-Weichen oder verschließbare kleine Türen bzw. Geheimfächer Anwendungen für die Servosteuerung. Durch die Kompatibilität zu Homematic IP können alle diese Vorrichtungen in das Smart Home eingebunden werden. So wird die Katzenklappe zur intelligenten, zeitgesteuerten Zutrittskontrolle für das Haustier und der Futterautomat gibt genau zur richtigen Zeit die voreingestellte Menge an Tiernahrung aus.

Durch den weiten Spannungs- und Leistungsbereich sind zahlreiche Servoantriebe einsetzbar, so auch leistungsstarke High-Voltage-Servos.

Eigenschaften:

  • PWM-Ansteuerung von zwei Servos mit 5-12 V und max. 1,25 A je Servo
  • Direkte Servoansteuerung am Gerät, z. B. für Testzwecke
  • Endpositionen je Servo programmierbar
  • Fahrgeschwindigkeit und Abschaltzeit (Motorschutz) der Servos über die WebUi einstellbar
  • Automatik-Abläufe wie Wochen- und Tagesprogramme oder Sensorsteuerungen etc. per WebUi konfigurier-, aktivier- und deaktivierbar
  • Spannungsversorgung extern, 5-12 VDC

Lieferumfang:

  • 1x ELV Smart Home Bausatz Servosteuerung ELV-SH-WSC powered by Homematic iP
  • 1x Bau- und Bedienungsanleitung
Technische Daten
Höhe: 159 mm
Breite: 100 mm
Tiefe: 28 mm
Max. Stromaufnahme: 2,5 mA
Versorgungsspannung: 5 - 12 V DC
Max. Schaltstrom: 1,25 A
Gewicht: 80 g
Temperatureinsatzbereich: 5 bis 35 °C
Länge Anschlusskabel: 300 cm
Funkfrequenz: 868 - 868,6/869,4 - 869,65 MHz
Funkreichweite: 330 m
Duty-Cycle: <1/<10 % pro h
Empfängerkategorie: SRD Category 2
Funk-Sendeleistung: 10 dBm
Alle Angaben ohne Gewähr!
