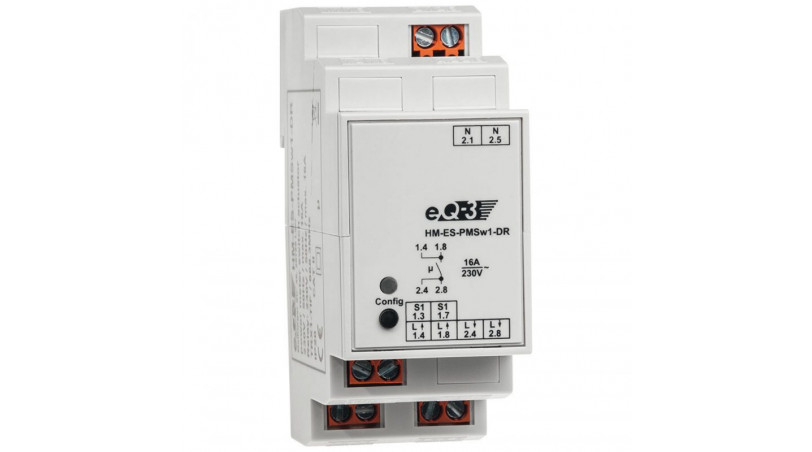

Schaltaktor (HM), 1 fach, Leistungsmessung, Hutschiene, Bausatz

HM-ES-PMSw1-DR
V1.0

Der Hutschienen-Schaltaktor mit Leistungsmessung ist die Schalt- und Messlösung für die feste Installationsverkabelung im Haus oder in Unterverteilung.

Er ermöglicht nicht nur die Funksteuerung für das Schalten von fest installierten Verbrauchern bzw. Stromzweigen, er macht auch das Erfassen der Leistungs- bzw. Stromverbrauchsdaten in diesen Stromzweigen einfach. Diese Daten können nicht nur zur Erfassung von Verbräuchen und deren Auswertung über Visualisierungen, z. B. der Diagrammfunktion der CCU2, herangezogen werden, sie sind auch für das Verknüpfen mit Aktionen im System bei bestimmten Zuständen wie Spannungswiederkehr nach Stromausfall, Erfassung und Auslösen von Aktionen bei Über-/Unterschreiten von Schwellwerten über die Programmfunktionen der Homematic WebUI auswertbar.

Eigenschaften:

  • 1 Homematic Schaltkanal, 230 V/16 A, Schaltleistung 3680 W
  • Schaltkanal mit CCU oder bis zu 62 Homematic Sendern verknüpfbar
  • Verhalten des Schaltkanals bei Anbindung an Homematic CCU programmierbar: Ein-/Ausschalter, Ausschalttimer, Ein-/Ausschaltverzögerung, wählbare Einschalt- bzw. Verweildauer
  • Zusätzliches direktes Schalten über einen 230-V-Installationstaster möglich
  • Erfassung von Verbraucher-Leistungsaufnahme, Stromaufnahme, Netzspannung und Netzfrequenz
  • Flexible Verknüpfung von Verbraucher-/Netzdaten mit Aktionen im Homematic System möglich

Hinweis:

Der Aktor ist nicht mit Tastern mit integrierter Glimmlampe einsetzbar.

Technische Daten
Gewicht: 76 g
Lastart: ohmsche Last
Relaistyp: Schließer
Duty-Cycle: < 1 % pro h
Leitungsart: starr/flexibel 0,75-2,5 mm2
Funkfrequenz: 868,3 MHz
Installation: auf Tragschiene (Hutschiene, DIN-Rail)
Schutzklasse: IP20
Messkategorie: CAT II
Stromaufnahme: 16 A max.
Funkreichweite: > 100 m
gemäß EN50022: gemäß EN50022
Leistungsaufnahme: 0,3 W
Temperaturbereich: -10 bis +35 °C
Empfängerkategorie: SRD category 2
Versorgungsspannung: 230 V/50 Hz
Maximale Schaltleistung: 3680 W
Länge der Tasterleitung (Sl): 30 m max.
Gehäuseabmessungen (B x H x T): 35 x 87 x 64 mm (Standard-Hutschienengehäuse mit 2 TE Breite)
Alle Angaben ohne Gewähr!
