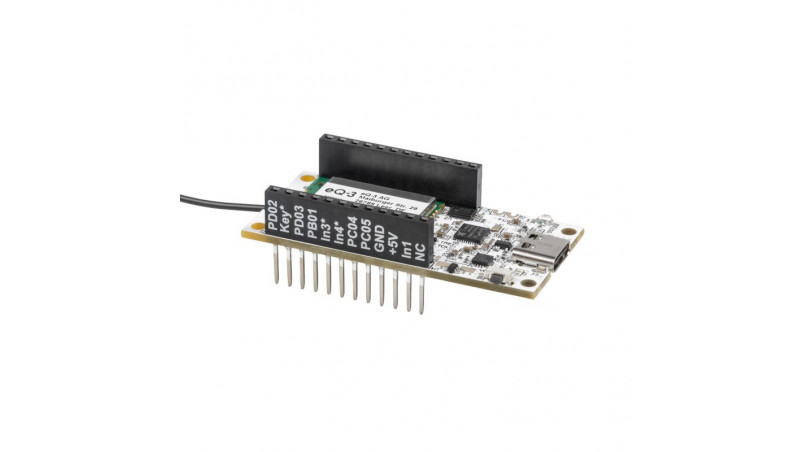

Mit der ELV Smart Home Sensor-Base kann man ausgewählte Sensoren aus dem ELV-Modulsystem auch in das Homematic IP System (CCU3) einbinden. Damit lassen sich z. B. Messdaten erfassen, verarbeiten, speichern oder Schaltvorgänge etc. im Smart-Home-System auslösen.
Die Module des ELV-Modulsystems eignen sich damit hervorragend als Ergänzung des Homematic IP Sortiments mit zahlreichen nützlichen Eigenschaften wie extrem stromsparender Betrieb, flexible Stromversorgungslösungen, hochmoderne Sensorik oder ein durchkonstruiertes mechanisches Konzept wie z. B. Stack-Montage und Wetterschutz. Die ELV Smart Home Sensor-Base ist im gleichen Formfaktor wie das Gesamtsystem ausgeführt – sie wird einfach statt der LoRaWAN®-Base ELV-LW-Base als Grundmodul eingesetzt. Sie trägt ein Funkmodul, das alternativ zum LoRaWAN®-Protokoll das Homematic IP Protokoll überträgt. So lässt sich das System nahtlos in die CCU3 einbinden.
Funkmodul TRXC2-TIF
Die Anbindung an das Homematic IP System erfolgt über das Homematic IP Transceivermodul TRXC2-TIF. Herzstück ist ein SoC (System-on-a-Chip) von Texas Instruments, der Mikrocontroller und Transceiver in einem Gehäuse vereint. Neben dem Funkmodul ist noch das EEPROM U2 für die Speicherung der Homematic IP Konfiguration über I2C angeschlossen.
Spannungsversorgung
Die Spannungsversorgung der ELV-SH-Base kann wahlweise über die USB-Buchse J3 (3,1 Typ C/5 V) oder die Buchsenleiste J2 Pin 15 (+VDD 3,0–3,3 V) erfolgen. Sowohl auf der Platinenunterseite als auch auf der Buchsenleiste ist +VDD durch einen Aufdruck gekennzeichnet.
Eigenschaften:
- Ausgewählte Applikationsmodule aus dem ELV-Modulsystem direkt mit Homematic IP nutzen
- Flexible Versorgung über USB-C oder eines der Powermodule aus dem ELV-Modulsystem
- Stand-alone als 8-Kanal-Kontaktinterface nutzbar
- 8x Kanäle für direkte Verknüpfungen und 8x Messwertkanäle für Sensordaten
Aktuell kompatible Applikationsmodule (andere Applikationsmodule werden noch nicht unterstützt):
- 157134 - ELV Applikationsmodul Temperatur und Luftfeuchte, ELV-AM-TH1
Anwendungsbeispiel:
Mit der ELV-SH-BM-S und dem ELV-AM-TH1 können die Daten von zwei Temperaturen und der relativen Luftfeuchte direkt in Ihr Homematic IP Smart-Home-System eingebunden werden.
Lieferumfang:
- 1x ELV Smart Home Basismodul Sensor, ELV-SH-BM-S
- 1x Bedienungsanleitung
Die ELV Smart Home Sensor-Base ist ausschließlich für den Betrieb an lokalen Lösungen wie z.B. der Smart Home Zentrale CCU3 vorgesehen. Eine Implementierung in die Homematic IP Cloud (App) und Homematic Zentrale CCU2 ist nicht geplant.
| Max. Stromaufnahme: | 40 mA |
| Temperaturbereich: | -10 bis +55 °C |
| Versorgungsspannung: | 3,0 - 3,3 V DC |
| Duty-Cycle: | <1 % pro h |
| Empfängerkategorie: | SRD Category 2 |
| Funkfrequenz: | 868,0 - 868,6; 869,4 - 869,65 MHz |
| Funkreichweite: | 250 m |
| Breite: | 26 mm |
| Höhe: | 55 mm |
| Tiefe: | 19 mm |
| Gewicht: | 12 g |
| Funk-Sendeleistung: | 10 dBm |
