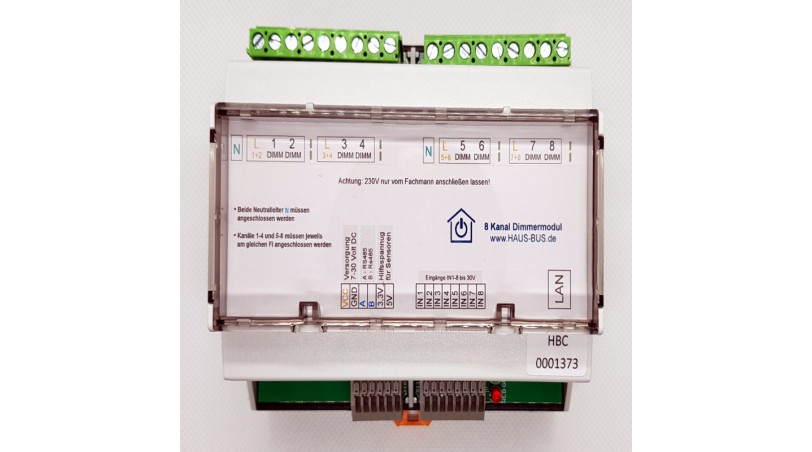

Der 8-Kanal 230V Dimmer von Haus-Bus.de im Hutschienenmodul wird direkt am Homematic Wired Bus betrieben. In einem kompakten Hutschinengehäuse sind gleich 8 Kanäle untergebracht von denen sich jeweils 2 Kanäle eine Zuleitung teilen. Er kann also mit bis zu 4 Sicherungen verwendet werden.
Zudem ist der Betrieb mit 2 unterschiedlichen FI Kreisen möglich, da jeweils 4 Kanäle mit einem eigenen Neutralleiter versehen werden. Der Dimmer unterstützt Phasenabschnitt für kapazitive Lasten (LEDs), ohmsche Lasten (Glühbirnen), sowie Phasenabschnitt für induktive Lasten (Trafos). Die Belastbarkeit hängt von dem verwendeten Leuchtmittel, da sich kapazitive und induktive Lasten stark anders auswirken als ohmsche Lasten. Die allgemeine Belastung ist deshalb auf 100W beschränkt.. Als Highlight können defekte Kanäle einfach getauscht werden, da die Leistungselektronik steckbar und einfach als Ersatzzeil verfügbar ist. Zusätzlich gibt gibt es 8 Digitaleingänge die mit 2-30V betrieben werden können.
Um den Dimmer mit einer Homematic CCU verwenden zu können, muss einmalig das Haus-Bus Addon installiert werden. Das funktioniert sehr einfach und ist anschließend auch Teil des normalen Backups, so dass keine Programme bei einer Neuinstallation verloren gehen können. Ist das Addon bereits wegen anderer Haus-Bus Komponenten vorhanden, muss es nicht erneut installiert werden, aber eine Aktualisierung auf die neuste Version ist notwendig.
Technische Daten:
- 8 Dimmerkanäle mit je 100W
- 4 Zuleitungen und 2 Neultralleiter (2 FI Kreise)
- Leistungselektronik steckbar. Kann also einfach selbst repariert werden (Siehe Video)
- 8 zusätzliche Digitaleingänge 0-30V
- Spannungsversorgung 12-30V
- RS485 Bus zur Anbindung anderer Haus-Bus Komponenten
- Optische Statusanzeige: Status-LEDs (1 x rot, 1 x grün)
- Kompaktes Hutschienengehäuse 56mm x 81mm x 40mm (B x T x H)
- Dimmer (HB), 0-10V / 1-10V Dimmer, Hutschiene HB-DIM-0-1-10
