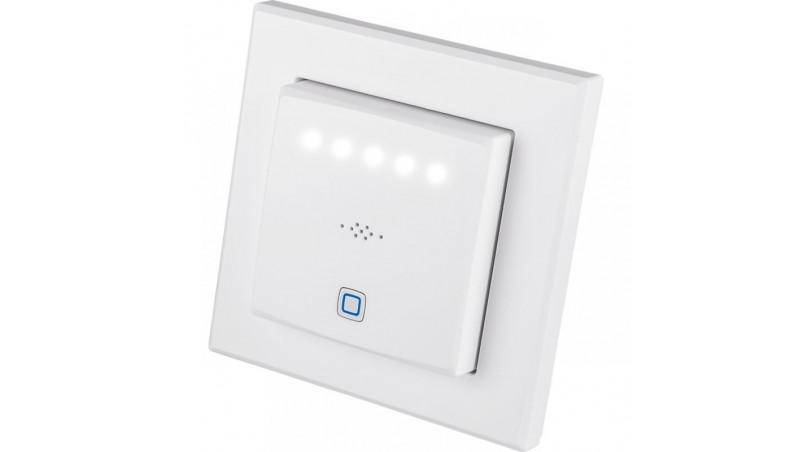

CO2-Sensor (HmIP), 230 V, Aufputz

HmIP-SCTH230
V1.0.10

Der neue Homematic IP CO2-Sensor mit zusätzlicher Messung der Temperatur und Luftfeuchte dient zur Ermittlung des Luftqualitätswertes in Innenräumen. Neben der Integration in das Smart Home kann das Gerät auch Stand-alone genutzt werden.

Dabei signalisieren fünf LEDs die CO2-Konzentration in der Luft. Der HmIP-SCTH230 verwendet einen CO2-Sensor des schwedischen Sensorspezialisten Senseair und ist zur Installation in eine Unterputzeinheit vorgesehen. Er kann so nahtlos in Büros, Schulen und im Smart Home in die vorhandene Infrastruktur integriert werden.

Eigenschaften:

  • Auch Stand-alone verwendbar, fünf LEDs geben die CO2-Konzentration wieder:

    • kleiner 600 ppm (Erste LED)
    • kleiner 900 ppm (Zweite LED)
    • kleiner 1200 ppm (Dritte LED)
    • kleiner 1500 ppm (Vierte LED)
    • größer 1500 ppm (Fünfte LED)
  • Einfache Integration in die vorhandene Infrastruktur - Ausführung als 55-mm-Unterputzgerät

  • Hochwertiger CO2-Sensor der Marke Senseair

  • Ermittlung der CO2-Konzentration über das NDIR-Messverfahren (Non Dispersive InfraRed) - Single-Beam

  • Integrierter Relaisschaltausgang (mit Wechselkontakt) zur einfachen Schaltung von Leuchten (nicht für Wechselschaltungen geeignet)

  • Der Messintervall für die Anzeige der LEDs beträgt 10 Sekunden, minimal 2 - 3 Minuten für die Aussendung per Funk

  • Die Helligkeit der LEDs lässt sich über einen separaten Kanal einstellen bzw. abschalten (Nur bei Verwendung der CCU)

  • Erfasst zusätzlich die Temperatur (°C) und die Luftfeuchte (rH) für die optimale Wiedergabe der Raumluftqualität

  • Bei Verwendung einer CCU lassen sich die Werte loggen und im Zeitverlauf grafisch darstellen

  • Der Betrieb erfordert die Anbindung an eine der folgenden Lösungen:

    • Homematic IP Access Point mit kostenloser Smartphone-App und gebührenfreiem Cloud-Service
    • Zentrale CCU2/CCU3 mit lokaler Bedienoberfläche WebUI
    • Partnerlösungen von Drittanbietern

Messparameter:

  • CO2 / Kohlendioxid-Messbereich: 400–5000 ppm, Auflösung: 1 ppm, Genauigkeit: ±30 ppm + 3%
  • Temperatur-Messbereich: -20 bis +80 °C, Auflösung: 0,1 °C
  • Luftfeuchte (rH)-Messbereich: 0–99 %, Auflösung: 1 %

Anwendungsbeispiele:

  • Lassen sie sich über eine farbige Anzeige (z.B. mit Grün, Gelb und Rot) von einem Homematic IP Gerät wie dem HmIP-BSL (Schaltaktor fur Markenschalter mit Signalleuchte) oder den LEDs des Kombisignalgebers HmIP-MP3P den aktuellen Status der Luftgüte visuell anzeigen.
  • Bei Erreichen eines bestimmten CO2-Schwellwerts können Sie direkt über den integrierten Schaltaktor des HmIP-CO2-Sensors oder über eine Direktverbindung per Funk einen Homematic IP Aktor schalten. Damit kann beispielsweise ein Licht angesteuert werden. Es kann auch direkt ein Homematic IP Gerät zur Alarmierung (z.B. Alarmsirene HmIP-ASIR-2) verknüpft werden.
  • Steuern sie ihre Lüftungsanlage abhängig von der CO2-Konzentration direkt über eine HmIP-MIOB (0-10V Ausgang) und ein Zentralenprogramm. Reduzieren Sie den Luftaustausch, wenn niemand anwesend ist und eine geringe CO2-Belastung vorliegt oder erhöhen sie den Luftaustausch, wenn mehrere Personen anwesend sind.

https://www.youtube-nocookie.com/embed/knYWPd_7dfg

Technische Daten
Farbe: Weiß
Anzeige: 5 LEDs
Gewicht: 125 g
Lastart: Ohmsche Last
Bluetooth: Nein
Relaisart: Wechsler
Schutzart: IP20
Auflösung: 0,1 °C
Duty-Cycle: <1/<10 % pro h
Montageart: Gerätedose gemäß DIN 49073-1
Leitungsart: starr und flexibel
Funkfrequenz: 868,0 - 868,6/869,4 - 869,65 MHz
Schutzklasse: II
Funkreichweite: 230 m
Messbereich CO2: 400 - 5000 ppm
Messgenauigkeit: 1 %
Luftfeuchtigkeit: 0 - 99 %
Funk-Sendeleistung: 10 dBm
Max. Stromaufnahme: 5000 mA
Empfängerkategorie: SRD Kategorie 2
Max. Schaltleistung: 1150 W
Versorgungsspannung: 230 V AC
Temperaturmessbereich: -20 bis +80 °C
Abmessungen (B x H x T): 86 x 86 x 54 mm
Genauigkeit CO2-Messung: ±3 %
Temperatureinsatzbereich: 5 bis 35 °C
Alle Angaben ohne Gewähr!
