PioTek Antennen-Umrüstsatz für CCU2 RP-SMA 868 MHz

Dieser Antennenumrüstsatz ist in erster Linie zur Umrüstung des älteren Piotek HomeMatic EnOcean Moduls mit Drahtantenne gedacht. Da es sich bei der Antenne um eine echte 868MHz Antenne handelt, ist dieser Satz aber auch für den Einsatz z.B. in der HomeMatic CCU2 oder einem HomeMatic-Raspberry-Funk-Modul geeignet. Denkbar natürlich auch für den Einsatz an den zahlreichen Selbstbauprojekten wie Nano Cul etc.

Kurzanleitung Einbau für das EnOcean Modul:

  • Drahtantenne ablöten von Pin4 (Zählung beginnt links oben bei Draufsicht auf den TCM310)
  • An der Antennenverlängerung den Mini Stecker abschneiden und das
  • Kabel vorsichtig abisolieren.
  • Seele an Pin6 und Abschirmung an Pin 5 oder Pin7 anlöten
  • RP-SMA Buchse in den Gehäusedeckel einbauen
  • (z.b. oben rechts, 15mm von der rechten Kante , 9mm von der Deckeloberseite)

Technische Daten Antenne:

  • Anschluss: RP-SMA
  • ZigBee 868 MHz, 902 ~ 928 MHz, 2405 ~ 2480 MHz
  • LTE Band 1/2/3/4/7/9/10/13/14/17/20/25
  • GSM/UMTS
  • Bluetooth
  • WLAN 2,4 GHz
  • Frequenzbereich: 699 - 960 MHz, 1710 - 2170 MHz, 2300 - 2700 Mhz
  • Antennengewinn: 1 ~ 4,3 dBi
  • Polarisation: linear vertikal
  • Impedanz: 50 Ohm
  • VSRW: 3,5 : 1 max.
  • Betriebstemperaturbereich: -20°C ~ 65°C
  • Gewicht: 20,5 g
  • Maße: (L) 135,6 mm
  • Ø: 20,1 mm
  • Ø RP-SMA Stecker: 10,1 mm

Technische Daten Kabel:

  • RP-SMA Buchse zum Einbau
  • MHF (I-PEX) Stecker, U.FL (Hirose) kompatibel
  • Gewindelänge: ca.10 mm
  • Impedanz: 50 Ohm
  • Kabelart: koaxial
  • Kabeltyp: 1.13
  • Kabeldämpfung: 3,2 dB @ 2,4 GHz pro Meter
  • Kabeldurchmesser: 1,13 mm
  • Minimaler Biegeradius: 4,5 mm
  • Kabelfarbe: grau
  • Kabellänge inkl. Anschlüsse: ca. 100 mm

Lieferumfang:

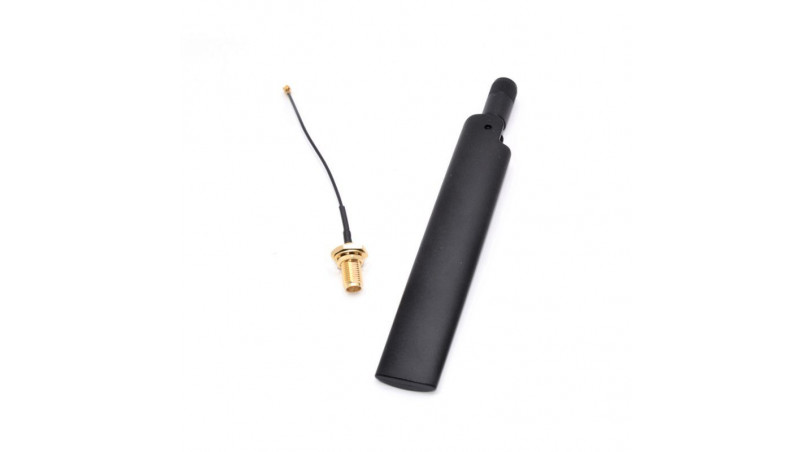

  • 1 Stück U.F.L. Kabel 10cm
  • 1 Stück 868MHz Knickantenne schwarz
